Haben Sie sich schon einmal gefragt, wie ein Mikrofon (Mikrofonkopf) Schall in etwas umwandelt, das Ihre Geräte nutzen können? Lassen Sie uns einen typischen Mikrofonschaltkreis auseinandernehmen und uns ansehen, wie er Tonsignale erfasst, verstärkt und verarbeitet.
Verschiedene Mikrofontypen, wie dynamische Mikrofone, Kondensator- und Elektretmikrofone, haben leicht unterschiedliche Aufbauten. Aber hier ist ein Blick auf die Gemeinsamkeiten der meisten Mikrofonschaltungen:
Die wichtigsten Teile einer Mikrofonschaltung
Eine typische Mikrofonschaltung umfasst die folgenden Hauptkomponenten:
1. Mikrofonelement (Mikrofonkopf)
Hier beginnt die Magie! Der Mikrofonkopf nimmt Schallwellen auf und wandelt sie in ein elektrisches Signal um. Verschiedene Mikrofone tun dies auf unterschiedliche Weise:
- Dynamische Mikrofone:Sie funktionieren wie kleine Generatoren: Schallwellen bewegen eine Spule in einem Magnetfeld und erzeugen so einen elektrischen Strom.
- Kondensatormikrofone (Elektretmikrofone):Diese nutzen die durch Schallwellen verursachten Kapazitätsänderungen, um ein Signal zu erzeugen. Man kann es sich wie einen winzigen Kondensator vorstellen, der auf Schall reagiert.
2. Vorverstärker (Preamp)
Das Signal vom Mikrofonkopf ist normalerweise ziemlich schwach. Hier kommt der Vorverstärker ins Spiel. Er verstärkt das Signal, sodass es stark genug für die weitere Verarbeitung ist. Ein guter Vorverstärker ist der Schlüssel zu klarem, rauschfreiem Ton.
3. Vorspannungsschaltung
Manche Mikrofone, wie etwa Elektret-Kondensatoren, benötigen eine geringe Gleichspannung, um zu funktionieren. Die Vorspannungsschaltung liefert diese Energie, damit alles reibungslos läuft.
4. Filterschaltung
Niemand mag lauten Ton! Die Filterschaltung hilft, das Signal zu bereinigen, indem sie unerwünschte Geräusche und Störungen entfernt und so einen klaren Klang gewährleistet.
5. Ausgangsschaltung
Schließlich nimmt der Ausgangsschaltkreis das verarbeitete Signal entgegen und sendet es an das nächste Gerät in der Reihe – sei es ein Audioverstärker, ein Aufnahmegerät oder ein Digitalkonverter.

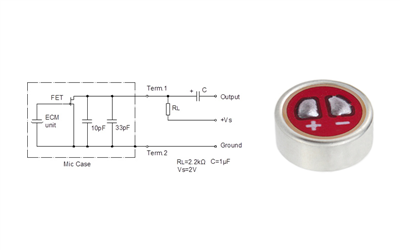

Alles zusammenfügen: So funktioniert die Schaltung eines Elektretmikrofons
- Den Ton einfangen:Das Mikrofonelement nimmt die Schallwellen um sich herum wahr und wandelt sie in ein elektrisches Signal um.
- Verstärkung des Signals:Dieses schwache Signal wird dann durch den Vorverstärker verstärkt, wodurch es stärker und klarer wird.
- Audio bereinigen:Das verstärkte Signal kann durch einen Filterkreis geleitet werden, um Rauschen oder Störungen auszublenden.
- Versenden:Nach all dieser Verarbeitung wird das saubere Signal über den Ausgangskreis an Ihr nächstes Gerät gesendet.
Beachten Sie:Der genaue Aufbau einer Mikrofonschaltung kann je nach Mikrofontyp, Verwendungszweck und anderen Faktoren wie den Kosten variieren. Wenn Sie also selbst eine Schaltung entwerfen, achten Sie darauf, sie an Ihre spezifischen Anforderungen anzupassen und zu optimieren!
